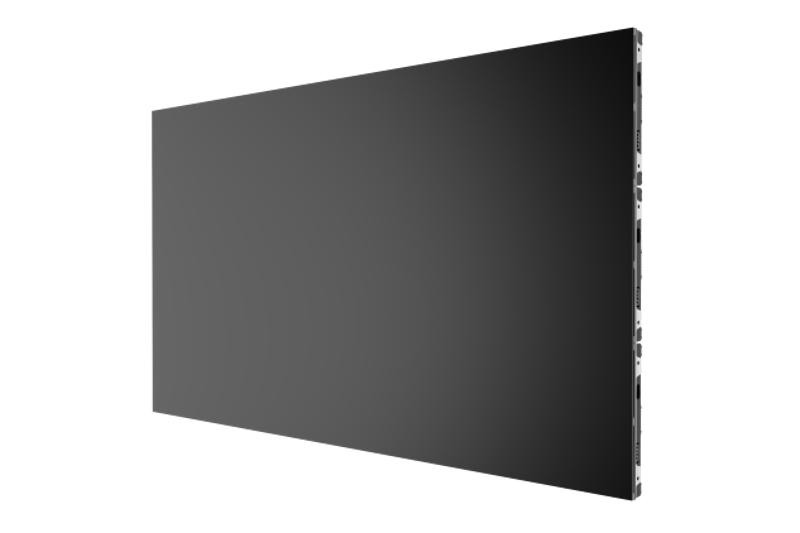

P0.7 Fine Fixel Pitch COB LED Display Unit

Each pixel point on the front of the display unit board module is composed of flip-chip red chip, green chip and blue chip package, and each chip is fixed to the circuit board.
The back of the display unit board module contains components driver ICs, resistors and capacitors, and the display control system connected to the box can display video, images, and text information.
The cabinet display unit is a front-dimensional magnetic suction tool, which is equipped with professional magnetic suction tools to complete the installment and debugging
High Reliability Flip Chip
Using constant current to drive the chip, uniform light emission, low power consumption
High contrast ratio can achieve good display effect
Light weight, easy to Installation and disassembly
Modular design The whole box is divided into two unit structures: cabinet kits, module brackets

View Less

DS-D4207CI-ZWDB

Especificación
Resources
Accesorios

Gabinete
Configuración de píxelesFlip-chip COB
Categoría de paso de píxelesP0.7
Tamaño de píxel0.78 mm
Módulo de componentes2 Panel
Dimensiones (W x H x D)600 mm × 337.5 mm ×45.6 mm （ 23.62'' x 13.29'' x 1.80'' ）
Resolución768 × 432
Zona0.2025 m²
6.5 Kg ( 14.3 lb )
Densidad de pixeles1638400 dots/m²
Carcasa de tablero de lámparaNo housing
Material del gabineteDie-casting Aluminum
Método de mantenimientoFront & Rear
Planitud del gabinete0.1 mm
Nivel de protecciónFront protection level IP65

pantalla
Balance de blancos Brillo600 cd/m²
Temperatura del color3000 K to 10000 K adjustable
Ángulo de visiónHorizontal 160°, vertical 160°
Relación de contraste15000 ：1
Uniformidad de color≤ ± 0.003Cx，Cy
Uniformidad de brillo≥ 97％

Rendimiento de procesamiento
Método de conducciónConstant current driving
Frame Frequency60 Hz
Frecuencia de actualizaciónUp to 3840 Hz
Nivel grisUp to 16 bit
Color de pantalla281 trillion

alimentación
Fuente de alimentaciónAC100～240V(50-60Hz)
Consumo máximo≤ 470 W/m²
Consumo medio< 157 W/m²

Ambiente de trabajo
Temperatura de trabajo-10 ℃ to 40 ℃ (14 ℉ to 104 ℉)
Condiciones de Humedad10%~80%RH
Humedad de almacenamiento10%~80%RH
Temperatura de almacenamiento-40 °C to 60 °C (-40 °F to 140 °F)

General
Peso bruto14.5 Kg ( 32.0 lb )
Package Dimension (W × H × D)712 mm × 362 mm ×448 mm (1 Package 4)( 28.03'' x 14.25'' x 17.64'')
Esperanza de vidaLamp 100,000 hours

Gabinete

Configuración de píxeles

Flip-chip COB

Categoría de paso de píxeles

P0.7

Tamaño de píxel

0.78 mm

Módulo de componentes

2 Panel

Dimensiones (W x H x D)

600 mm × 337.5 mm ×45.6 mm （ 23.62'' x 13.29'' x 1.80'' ）

Resolución

768 × 432

Zona

0.2025 m²

6.5 Kg ( 14.3 lb )

Densidad de pixeles

1638400 dots/m²

Carcasa de tablero de lámpara

No housing

Material del gabinete

Die-casting Aluminum

Método de mantenimiento

Front & Rear

Planitud del gabinete

0.1 mm

Nivel de protección

Front protection level IP65

pantalla

Balance de blancos Brillo

600 cd/m²

Temperatura del color

3000 K to 10000 K adjustable

Ángulo de visión

Horizontal 160°, vertical 160°

Relación de contraste

15000 ：1

Uniformidad de color

≤ ± 0.003Cx，Cy

Uniformidad de brillo

≥ 97％

Rendimiento de procesamiento

Método de conducción

Constant current driving

Frame Frequency

60 Hz

Frecuencia de actualización

Up to 3840 Hz

Nivel gris

Up to 16 bit

Color de pantalla

281 trillion

alimentación

Fuente de alimentación

AC100～240V(50-60Hz)

Consumo máximo

≤ 470 W/m²

Consumo medio

< 157 W/m²

Ambiente de trabajo

Temperatura de trabajo

-10 ℃ to 40 ℃ (14 ℉ to 104 ℉)

Condiciones de Humedad

10%~80%RH

Humedad de almacenamiento

10%~80%RH

Temperatura de almacenamiento

-40 °C to 60 °C (-40 °F to 140 °F)

General

Peso bruto

14.5 Kg ( 32.0 lb )

Package Dimension (W × H × D)

712 mm × 362 mm ×448 mm (1 Package 4)( 28.03'' x 14.25'' x 17.64'')

Esperanza de vida

Lamp 100,000 hours

Gabinete

Configuración de píxelesFlip-chip COB
Categoría de paso de píxelesP0.7
Tamaño de píxel0.78 mm
Módulo de componentes2 Panel
Dimensiones (W x H x D)600 mm × 337.5 mm ×45.6 mm （ 23.62'' x 13.29'' x 1.80'' ）
Resolución768 × 432
Zona0.2025 m²
6.5 Kg ( 14.3 lb )
Densidad de pixeles1638400 dots/m²
Carcasa de tablero de lámparaNo housing
Material del gabineteDie-casting Aluminum
Método de mantenimientoFront & Rear
Planitud del gabinete0.1 mm
Nivel de protecciónFront protection level IP65

pantalla

Balance de blancos Brillo600 cd/m²
Temperatura del color3000 K to 10000 K adjustable
Ángulo de visiónHorizontal 160°, vertical 160°
Relación de contraste15000 ：1
Uniformidad de color≤ ± 0.003Cx，Cy
Uniformidad de brillo≥ 97％

Rendimiento de procesamiento

Método de conducciónConstant current driving
Frame Frequency60 Hz
Frecuencia de actualizaciónUp to 3840 Hz
Nivel grisUp to 16 bit
Color de pantalla281 trillion

alimentación

Fuente de alimentaciónAC100～240V(50-60Hz)
Consumo máximo≤ 470 W/m²
Consumo medio< 157 W/m²

Ambiente de trabajo

Temperatura de trabajo-10 ℃ to 40 ℃ (14 ℉ to 104 ℉)
Condiciones de Humedad10%~80%RH
Humedad de almacenamiento10%~80%RH
Temperatura de almacenamiento-40 °C to 60 °C (-40 °F to 140 °F)

General

Peso bruto14.5 Kg ( 32.0 lb )
Package Dimension (W × H × D)712 mm × 362 mm ×448 mm (1 Package 4)( 28.03'' x 14.25'' x 17.64'')
Esperanza de vidaLamp 100,000 hours
